Principe du béton armé pour les poutres:
Structure Poteau-Poutre.
Étudions le principe de fonctionnement de quelques éléments de béton armé dans une structure courante :*- Poutre *- Dalle *- Poteau *- Fondations
___________
Flexion.
Une poutre en béton armé est généralement soumise à de la flexion :
- Fibres supérieures comprimées
- Fibres inférieures tendues
Livrons-nous à une série d’expériences de rupture de poutre à la flexion :
- Fibres supérieures comprimées
- Fibres inférieures tendues
Livrons-nous à une série d’expériences de rupture de poutre à la flexion :
_____________
une poutre préfabriquée avec aciers de levage.
Les poutres peuvent être préfabriquées (en usine ou sur le chantier), on prévoit alors des aciers de levage.
Ces aciers de levage sont des aciers lisses : ils se déforment davantage avant la rupture et cette rupture est moins brusque qu’avec les aciers haute adhérence (HA).
______________
L'enrobage
L’enrobage : Les aciers doivent être protégés des agressions extérieures et ne doivent pas gêner le remplissage du béton.
Il faut pour cela respecter une distance d’enrobage c (ou e).L’enrobage varie selon l’agressivité du milieu : 1, 3 ou 5 cm.
________________
La recouvrement.
Longueur de recouvrement : Lorsqu’une barre d’acier n’est pas assez longue, on prolonge avec une autre barre. Pour que l’effort puisse se transmettre d’une barre à une autre, il est nécessaire de « recouvrir » les barres sur une certaine longueur dite longueur de recouvrement.
Cette longueur vaut 50 Φ pour de l’acier courant Fe 500 MPa
_____________

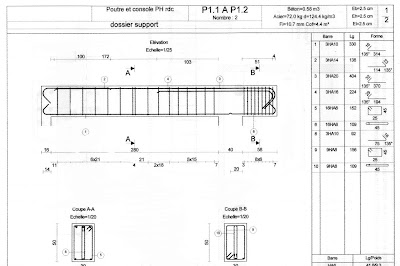

Poutre : exemple de plan de ferraillage .
bon lecture .
